電磁吸盤的分類

1、按動作分類。

電磁吸盤根據作用方式可分為兩類:握持式和吸引式。

1)保持電磁鐵。

用于容納任何機械零件、磁性物質負載、加工和運輸物體等。這種電磁鐵沒有帶活動部件的平衡鐵，磁通量以被夾持工件為回路閉合。電磁鐵屬于這種電磁鐵，如電磁離合器、電磁卡盤、升降電磁鐵和金屬加工機床工作臺。

2)有吸引力的電磁鐵裝有一個由一個人移動的平衡鐵。當線圈通電時，平衡鐵被吸引到一定距離，這種運動被傳遞給其他需要機械運動的負載。各種自動電磁繼電器、接觸器中的電磁機構、電磁閥、電錘、電鈴等。都屬于有吸引力的電磁鐵。

2.按里程線圈電源類型分類。

電磁吸盤根據里程線圈電源的類型可分為DC電磁鐵和交流電磁鐵。DC電磁鐵的線圈用DC通電，建立的磁通量是不隨時間變化的恒定磁通量。鐵芯中沒有渦流和磁滯損耗。鐵芯材料可以由整塊鋼鐵工程純鐵制成。由于加工方便，線圈部分的鐵芯往往做成圓柱形。

交流電磁鐵的勵磁線圈由交流電激勵，建立的磁通量以固定的供電速率變化。因此，在磁通量通過的鐵磁物體中存在渦流和磁滯損耗。這時，鐵芯不能再由整塊鋼制成，而通常由許多非常薄的電工鋼板制成。為了制造方便，鐵芯被做成正方形，線圈經常被做成正方形。

3、按線圈連接分類。

電磁鐵根據線圈的連接方式分為串聯和并聯。由于串聯線圈的匝數一般比較少，而且都是用粗線纏繞，所以電阻和電感都比較小，所以對電路的影響可以忽略不計。因此，串聯線圈的電流值不是由線圈本身的電阻和電感決定的，而是由串聯的負載大小決定的。然而，通過并聯線圈的電流值僅由線圈本身的電阻決定。因此，并聯線圈的匝數更多，導線更細，電路的所有電壓都施加在線圈的兩端。與交流電磁鐵相比，串聯線圈的電流和電阻要大得多。

4、按行動進度分類。

電磁鐵按動作速度可分為阻滯動作、正常動作和延時動作。其中，快作用和慢作用的電磁鐵在常見的電磁機構中采用特殊的方法改變其動作速度。

5.按橫鐵運動方式分類。

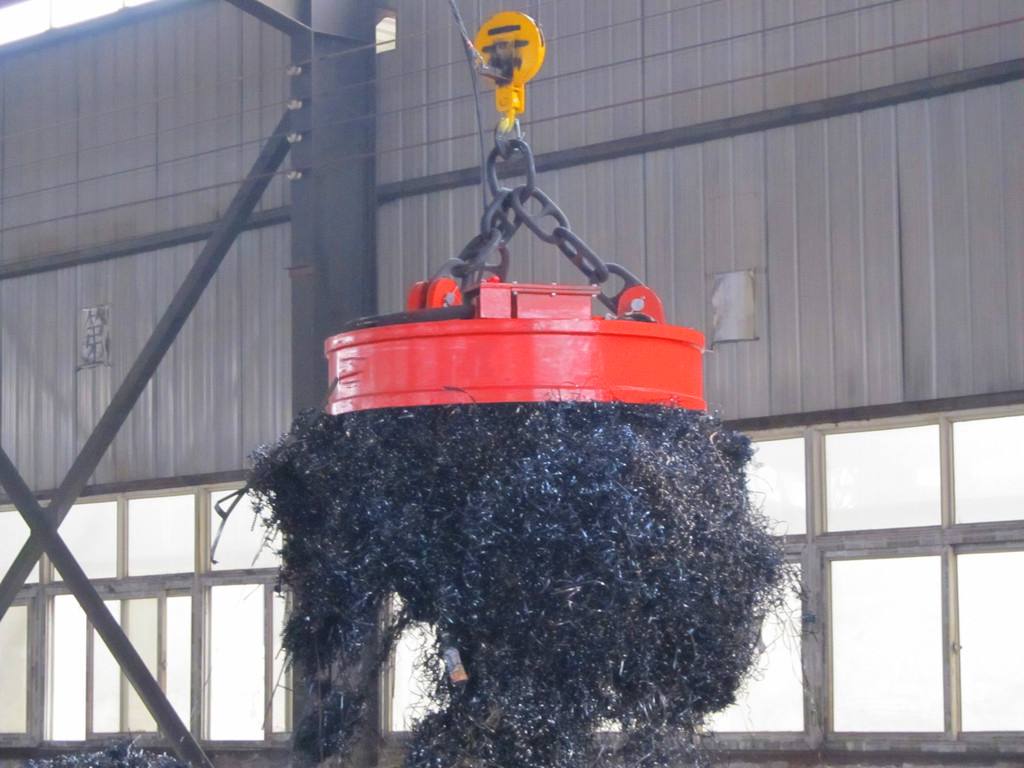

電磁鐵根據稱量鐵的運動方式可分為兩種:直動電磁鐵和傳動電磁鐵。一般升降電磁鐵都是直動電磁鐵。

6、根據磁路的形狀分類。

電磁鐵根據磁路形狀可分為開路磁鐵和閉路磁化器。
